支持位（字）動態文本顯示與設定功能；
支持位（字）動態圖片顯示功能；
支持ASICC字符串顯示、浮點數顯示功能；
支持PLC多種寄存器訪問和設置，地址輸入方式與各廠PLC地址格式兼容；
可定義功能鍵達到31個；
可靈活“貼放”多種格式圖形（*.bmp、*.ico、*.cur 、*.jpg等）；
交替選擇“畫面列表”和“元件列表”功能，便于用戶查看和操作；
支持屏保密碼保護功能；
HMI工作狀態顯示（三位LED燈）；
工程文件下載進度PC和HMI均有顯示。
|

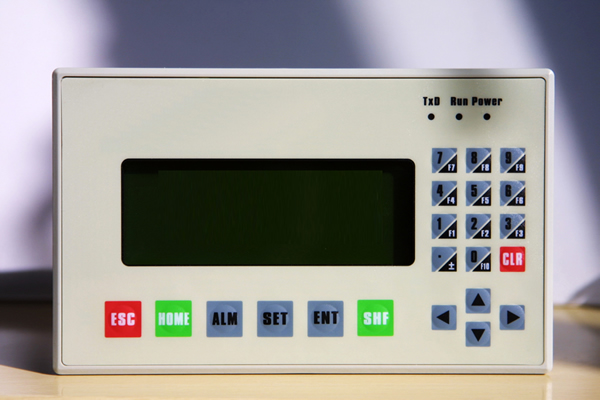

型號
|
H-M3701A
|
|
顯示屏類型
|
圖形點陣LCD
|
|
背光燈
|
LCD背光
|
|
外型尺寸
|
180X111X38（mm)
|
|
安裝尺寸
|
170X101（mm）
|
|
顯示分辨率
|
192X64像素
|
|
有效顯示區域
|
104mm(W)X39mm(H)
|
|
對比度
|
可調
|
|
可顯示文字/圖形
|
12X4行（中文）/ 24X4（西文）
|
|
燈，開關，多種格式圖形，曲線，棒圖
|
|
色彩
|
黃底黑字
|
|
按鍵
|
22個 （可自由定義31個功能鍵）
|
|
狀態指示
|
POWER，RUN，TXD
|
|
屏保時間
|
可設定（缺省3分鐘）
|
|
存儲器
|
FlashROM
|
|
輸入電壓
|
DC20V-DC28V
|
|
消耗電流
|
<120mA
|
|
使用環境溫度
|
|
