規格參數 訂貨號

規格參數	訂貨號
CN-EM231-TC4 EM231，4AI×TC，J/K/S/T/R/E/N，+/-80mV	CN-EM231-TC4 （對應CN-100系列產品訂貨號為CN-100-EM231-TC4）

性能參數

規格項目	EM231 4AI×TC
物理特性
尺寸(寬×高×深)	71.2×80×62mm
功耗	1.7W
電源損耗
+5V DC消耗電流	35 mA
L+	30 mA
L+線圈電壓范圍	20.4～28.8V DC
LED燈指示	24V DC電源供電良好ON=無錯，OFF=無24V DC電源，SF：ON=模塊故障，閃爍=輸入信號錯誤,OFF=無錯
模擬量輸入特性
輸入類型	懸浮型熱電偶
輸入范圍	熱電偶類型(選一種)：S，T，R，E，N，K，J
	電壓范圍：+/-80mV
輸入點數	4
隔離
現場至邏輯???? 現場至24V DC 24V到邏輯	500V AC 500V AC 500V AC
共模輸入范圍 (輸入通道至輸入通道)	120V AC
共模抑制	>120dB@120V AC
輸入分辨率
溫度	0.1℃/0.1℉
電壓	15位加符號位
測量原理	Sigma-Delta
模塊更新時間(所有通道)	425ms
到傳感器的導線長度	最大100米
導線回路電阻	最大100Ω
噪聲抑制	85dB@ 50Hz/60Hz/400Hz
數據字格式	電壓：-27648至+27648
輸入阻抗	>1MΩ
最大輸入電壓	30V DC
分辨率	15位+符號位
輸入濾波衰減	-3dB@ 21kHz
基本誤差	0.1% FS(電壓)
重復性	0.05% FS
冷接點誤差	±1.5℃

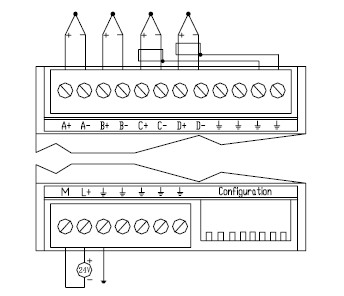

端子連接


開關組態與軟件配置
DIP開關配置
EM231熱電偶模塊提供一個方便的，隔離的接口，用于七種熱電偶類型：J，K，E，N，S，T，和R型，它也允許連接微小的模擬量信號(±80mV范圍)，所有連到模塊上的熱電偶必須是相同類型，且最好使用帶屏蔽的熱電偶傳感器。

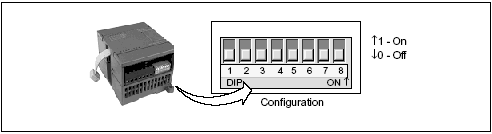

熱電偶模塊需要用戶通過DIP開關進行選擇的有：熱電偶的類型、斷線檢查、測量單位、冷端補償和開路故障方向，用戶可以很方便地通過位于模塊下部(如下圖所示)的組態DIP開關進行以上選擇。

對于EM231 4TC模塊，SW1～SW3用于選擇熱電偶類型，SW4沒有使用(要求設置到OFF的位置)，SW5用于選擇斷線檢測方向，SW6用于選擇是否進行斷線檢測，SW7用于選擇測量單位，SW8用于選擇是否進行冷端補償。


為了使DIP開關設置起作用，用戶需要給PLC和/或用戶的電源斷電再通電。

熱電偶類型選擇配置表：

熱電偶類型	SW1	SW2	SW3
J (缺省)	0	0	0
K	0	0	1
T	0	1	0
E	0	1	1
R	1	0	0
S	1	0	1
N	1	1	0
+/- 80mV	1	1	1

其它特性選擇：

選擇項目	EM231 4TC
	開關位置	設置
斷線檢測方向	SW5	0:正標定(+3276.7度) 1:負標定(-3276.7度)
是否進行斷線檢測	SW6	0：是，1：否
測量單位選擇	SW7	0：攝氏度，1：華氏度
是否進行冷端補償	SW8	0：是，1：否

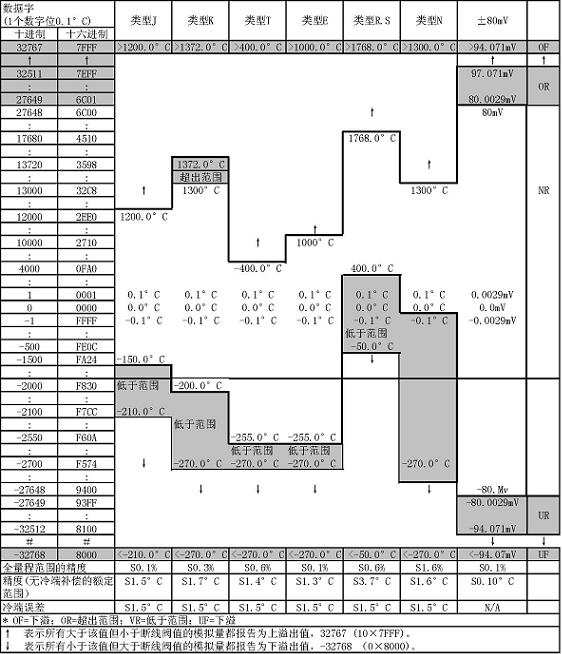

熱電偶測量范圍
