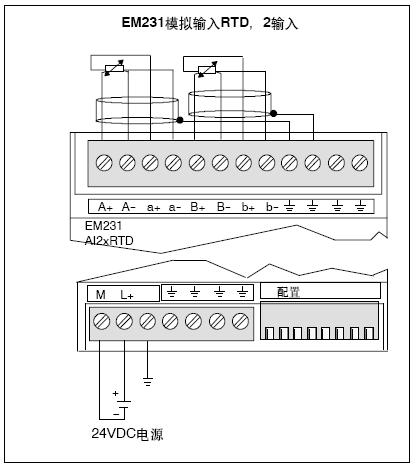

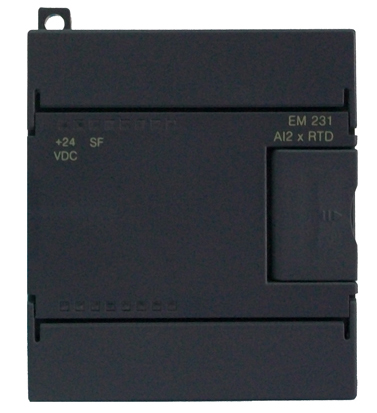

端子連接
RTD與傳感器的接線

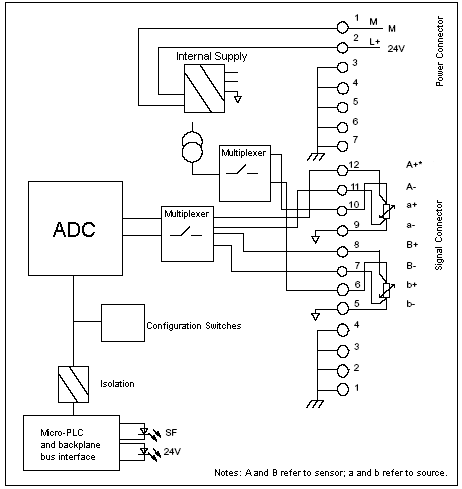

用戶可以直接將熱電阻傳感器直接接到A5-EM231熱電阻模塊上，也可使用擴展接線方式。使用屏蔽線可達到最好的抗噪性，如果用戶使用屏蔽線，應將屏蔽線接到信號連接器的1至4針接地點上。該接地點與電源連接器的3至7針共地。如果有的熱電阻輸入通道沒有使用，用戶應將一個電阻器與未使用的輸入通道相連，以防止由于浮地輸入信號產生的誤差影響有效通道的錯誤顯示。

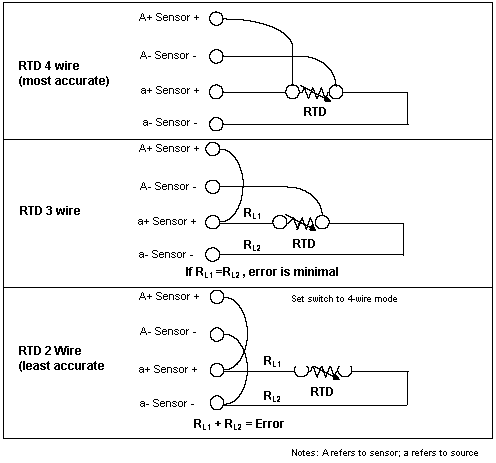

用戶需將電源連到電源連接器的1和2針上。用戶必須將電源連接器的針3接到附近的機殼地。用戶可任選三種接線方式之一將熱電阻模塊與傳感器相連。精度最高的是4線接法，精度最低的是2線接法，建議只有在用戶應用中不在乎導線誤差時才用2線接法。

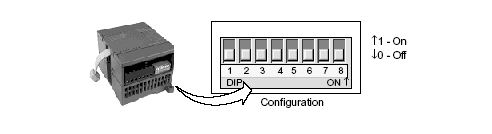

表1 熱電阻的類型對應的DIP開關配置表
|
熱電阻類型
|
SW1
|
SW2
|
SW3
|
SW4
|
SW5
|
|
100 Pt 0.003850(Default)
|
0
|
0
|
0
|
0
|
0
|
|
200Ω Pt 0.003850
|
0
|
0
|
0
|
0
|
1
|
|
500Ω Pt 0.003850
|
0
|
0
|
0
|
1
|
0
|
|
1000Ω Pt 0.003850
|
0
|
0
|
0
|
1
|
1
|
|
100Ω Pt 0.003920
|
0
|
0
|
1
|
0
|
0
|
|
200Ω Pt 0.003920
|
0
|
0
|
1
|
0
|
1
|
|
500Ω Pt 0.003920
|
0
|
0
|
1
|
1
|
0
|
|
1000Ω Pt 0.003920
|
0
|
0
|
1
|
1
|
1
|
|
100Ω Pt 0.00385055
|
0
|
1
|
0
|
0
|
0
|
|
200Ω Pt 0.00385055
|
0
|
1
|
0
|
0
|
1
|
|
500Ω Pt 0.00385055
|
0
|
1
|
0
|
1
|
0
|
|
1000Ω Pt 0.00385055
|
0
|
1
|
0
|
1
|
1
|
|
100Ω Pt 0.003916
|
0
|
1
|
1
|
0
|
0
|
|
200Ω Pt 0.003916
|
0
|
1
|
1
|
0
|
1
|
|
500Ω Pt 0.003916
|
0
|
1
|
1
|
1
|
0
|
|
1000Ω Pt 0.003916
|
0
|
1
|
1
|
1
|
1
|
|
100Ω Pt 0.00302
|
1
|
0
|
0
|
0
|
0
|
|
200Ω Pt 0.003902
|
1
|
0
|
0
|
0
|
1
|
|
500Ω Pt 0.003902
|
1
|
0
|
0
|
1
|
0
|
|
1000Ω Pt 0.003902
|
1
|
0
|
0
|
1
|
1
|
|
保留
|
1
|
0
|
1
|
0
|
0
|
|
100Ω Ni 0.00672
|
1
|
0
|
1
|
0
|
1
|
|
120Ω Ni 0.00672
|
1
|
0
|
1
|
1
|
0
|
|
1000Ω Ni 0.00672
|
1
|
0
|
1
|
1
|
1
|
|
100Ω Ni 0.006178
|
1
|
1
|
0
|
0
|
0
|
|
120Ω Ni 0.006178
|
1
|
1
|
0
|
0
|
1
|
|
1000Ω Ni 0.006178
|
1
|
1
|
0
|
1
|
0
|
|
10000Ω Pt 0.003850
|
1
|
1
|
0
|
1
|
1
|
|
10Ω Cu 0.004270
|
1
|
1
|
1
|
0
|
0
|
|
150Ω FS Resistance
|
1
|
1
|
1
|
0
|
1
|
|
300Ω FS Resistance
|
1
|
1
|
1
|
1
|
0
|
|
600Ω FS Resistance
|
1
|
1
|
1
|
1
|
|
表2 配置斷線檢測標定方向、測量單位和熱電阻接線方式
|
SW6
|
標定方向
|
SW7
|
測量單位
|
SW8
|
接線方式
|
|
0
|
正標定 (+3276.7度)
|
0
|
攝氏度 (℃)
|
0
|
3線
|
|
1
|
負標定(-3276.8度)
|
1
|
華氏度 (℉)
|
1
|
2線或4線
|
