訂貨數據

規格參數	訂貨號

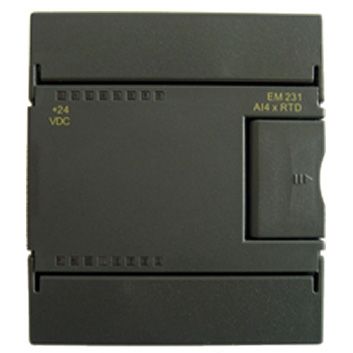

A5-EM231-RTD4 EM231熱電阻輸入模塊，4路	A5-EM231-RTD4

性能參數

訂貨號	A5-EM231-RTD4
物理特性
尺寸(寬×高×深)	71.2×80×62mm
功耗	1.7W
電源損耗
+5V DC消耗電流	35  mA
L+	37  mA
L+線圈電壓范圍	20.4～28.8V DC
LED燈指示	24V DC電源供電良好ON=無錯，OFF=無24V DC電源，SF：ON=模塊故障，閃爍=輸入信號錯誤,OFF=無錯
模擬量輸入特性
輸入類型	模塊參考接地?zé)犭娮?/td>
輸入范圍	熱電阻類型(選一種):  Pt-100Ω，200Ω，500Ω，1000Ω(α=3850PPm，3920PPM，3850.55 PPM，3916PPM，3902PM) Pt-10000Ω(α=3850PPM) Cu-9.035Ω(α=4720PPM) Ni-10Ω，120Ω，1000Ω(α=6720PPM，6178PPM) R-150Ω，300Ω，600Ω
輸入點數	4
隔離
現場至邏輯 現場至24V DC 24V到邏輯	500V AC 500V AC 500V AC
共模輸入范圍 (輸入通道至輸入通道)	0
共模抑制	>120dB@120V AC
輸入分辨率
溫度 電壓	0.1℃/0.1℉  15位加符號位
測量原理	Sigma-Delta
模塊更新時間(所有通道)	825ms
到傳感器的導線長度	最大100米
導線回路電阻	20Ω，Cu型2.7Ω
噪聲抑制	85dB@ 50Hz/60Hz/400Hz
數據字格式	電阻：-27648至+27648
輸入阻抗	>10MΩ
最大輸入電壓	30V DC（檢測），5V DC（源）
分辨率	15位+符號位
輸入濾波衰減	-3dB@ 21kHz
基本誤差	0.1% FS(電阻)
重復性	0.05% FS

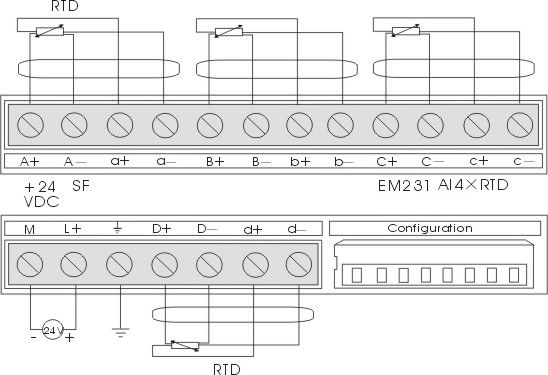

端子連接

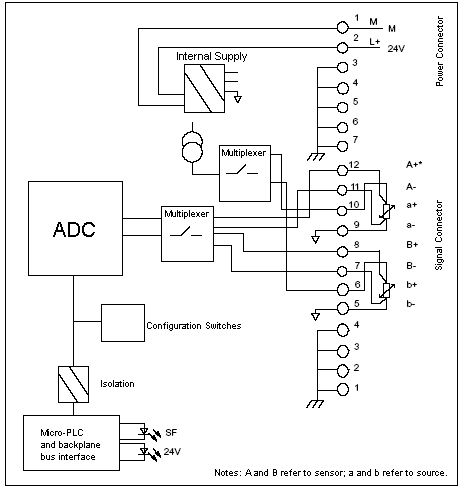

RTD與傳感器的接線




用戶可以直接將熱電阻傳感器直接接到A5-EM231熱電阻模塊上，也可使用擴展接線方式。使用屏蔽線可達到最好的抗噪性，如果用戶使用屏蔽線，應將屏蔽線接到信號連接器的1至4針接地點上。該接地點與電源連接器的3至7針共地。如果有的熱電阻輸入通道沒有使用，用戶應將一個電阻器與未使用的輸入通道相連，以防止由于浮地輸入信號產生的誤差影響有效通道的錯誤顯示。

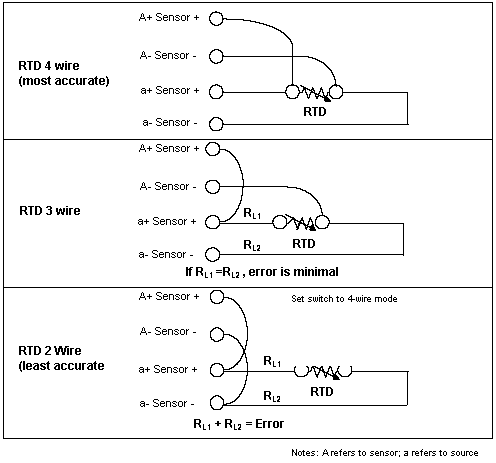

用戶需將電源連到電源連接器的1和2針上。用戶必須將電源連接器的針3接到附近的機殼地。用戶可任選三種接線方式之一將熱電阻模塊與傳感器相連。精度最高的是4線接法，精度最低的是2線接法，建議只有在用戶應用中不在乎導線誤差時才用2線接法。

選擇熱電阻類型
EM 231熱電阻模塊使A5 PLC能方便的與多種熱電阻傳感器連接。用戶可以通過DIP開關來選擇熱電阻的類型、接線方式、測量單位和開路故障的方向。連接到同一個模塊上的所有熱電阻必須是同類型熱電阻。

DIP選擇開關位于模塊的右下部，如下圖所示。為使DIP開關設置起作用，用戶需要給PLC或用戶24V電源斷電再通電。


表1 熱電阻的類型對應的DIP開關配置表

熱電阻類型	SW1	SW2	SW3	SW4	SW5
100 Pt 0.003850(Default)	0	0	0	0	0
200Ω Pt 0.003850	0	0	0	0	1
500Ω Pt 0.003850	0	0	0	1	0
1000Ω Pt 0.003850	0	0	0	1	1
100Ω Pt 0.003920	0	0	1	0	0
200Ω Pt 0.003920	0	0	1	0	1
500Ω Pt 0.003920	0	0	1	1	0
1000Ω Pt 0.003920	0	0	1	1	1
100Ω Pt 0.00385055	0	1	0	0	0
200Ω Pt 0.00385055	0	1	0	0	1
500Ω Pt 0.00385055	0	1	0	1	0
1000Ω Pt 0.00385055	0	1	0	1	1
100Ω Pt 0.003916	0	1	1	0	0
200Ω Pt 0.003916	0	1	1	0	1
500Ω Pt 0.003916	0	1	1	1	0
1000Ω Pt 0.003916	0	1	1	1	1
100Ω Pt 0.00302	1	0	0	0	0
200Ω Pt 0.003902	1	0	0	0	1
500Ω Pt 0.003902	1	0	0	1	0
1000Ω Pt 0.003902	1	0	0	1	1
保留	1	0	1	0	0
100Ω Ni 0.00672	1	0	1	0	1
120Ω Ni 0.00672	1	0	1	1	0
1000Ω Ni 0.00672	1	0	1	1	1
100Ω Ni 0.006178	1	1	0	0	0
120Ω Ni 0.006178	1	1	0	0	1
1000Ω Ni 0.006178	1	1	0	1	0
10000Ω Pt 0.003850	1	1	0	1	1
10Ω Cu 0.004270	1	1	1	0	0
150Ω FS Resistance	1	1	1	0	1
300Ω FS Resistance	1	1	1	1	0
600Ω FS Resistance	1	1	1	1

表2 配置斷線檢測標定方向、測量單位和熱電阻接線方式

SW6	標定方向	SW7	測量單位	SW8	接線方式
0	正標定 (+3276.7度)	0	攝氏度 (℃)	0	3線
1	負標定(-3276.8度)	1	華氏度 (℉)	1	2線或4線
