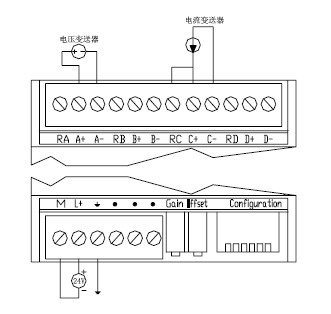

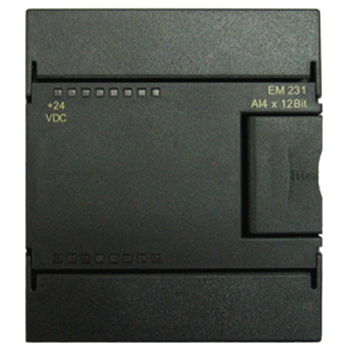

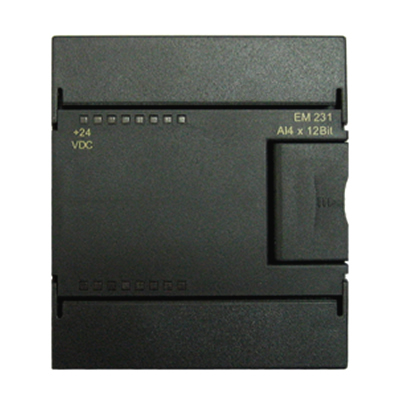

端子連接
校準與量程選擇
校準與量程選擇開關位置
輸入校準
由于校準調節影響到模擬多路開關后的運放，因而將影響所有的用戶輸入通道。另外，由于多路開關前的各輸入通道的元件參數可能存在差異，因而即使在校準后，同一輸入信號在不同通道上的讀數也就會存在輕微的差異。
模塊內部對輸入已經做了濾波處理，測量結果比較穩定。如果要求更好的性能參數，可以啟動用于模塊所有輸入的模擬輸入濾波器，計算平均值時，選擇64次以上的采樣次數。
校準步驟如下：
1、切斷模塊外部電源，配置DIP開關以選擇所需要的輸入量程。
2、接通PLC系統的CPU和模塊電源，等待15分鐘以上。
3、用一個變送器、一個電壓輸入源或一個電流輸入源，將零值信號加到模塊的一個輸入端。
4、在CPU中讀取該輸入端的測量值讀數。
5、調節OFFSET(偏移)電位器，直到該讀數為零，完成調零校準。
6、接著，在該輸入端輸入一個滿刻度值信號，讀出CPU中的測量值讀數。
7、調節GAIN(增益)電位器，直到該讀數為32000。
8、必要時，重復步驟3～7。
量程選擇
下表所示為如何用DIP開關設置EM231 4AI模塊的量程。開關1、2和3可選擇模擬量輸入范圍。所有
的輸入設置成相同的模擬量輸入范圍。下表中，ON為接通，OFF為斷開。需要特別注意的是，未使用的
DIP開關SW4～SW6，必須設置到OFF的位置。
|
單極性
|
滿量程輸入
|
分辨率
|
|
SW1
|
SW2
|
SW3
|
|
ON
|
OFF
|
ON
|
0 - 10V
|
2.5mV
|
|
ON
|
OFF
|
0 -5V
|
1.25mV
|
|
0 - 20mA
|
5 uA
|
|
雙極性
|
滿量程輸入
|
分辨率
|
|
SW1
|
SW2
|
SW3
|
|
OFF
|
OFF
|
ON
|
± 5 V
|
2.5mV
|
|
ON
|
OFF
|
± 2.5 V
|
1.25mV
|

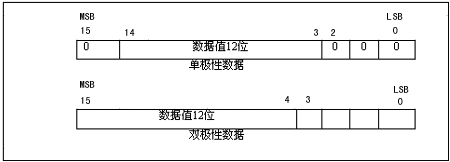

輸入數據格式
注意：模數轉換器(ADC)的12位讀數，其數據格式是左端對齊的。最高有效位是符號位(0表示正數)，對
單極性格式，3個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以8為單位變化的。對雙極性
格式，4個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以16為單位變化的。
