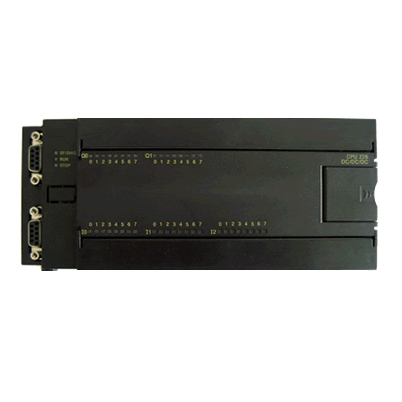

| 物理特性 |
| 尺寸(寬×高×深) |
196×80×62mm |
| 功耗 |
12W |
| 存儲器特性 |
| 程序存儲器 |
3000步邏輯指令 |
| 數據存儲器 |
2.5KB |
| 掉電保持 |
50年(內部EEPROM) |
| 常規特性 |
| 定時器數 |
|
| 1ms |
4 |
| 10ms |
18 |
| 100ms |
44 |
| 計數器總數 |
32 |
| 內存存貯器位 |
256 |
| 時間中斷 |
2×1ms分辨率 |
| 模擬電位器 |
2個8位分辨率 |
| 布爾量運算執行時間 |
0.15μs |
| 浮點運算執行時間 |
8μs |
| 實時時鐘 |
內置 |
| 電源供應 |
|
| +5V |
660mA |
| 24V |
400mA |
| 集成的通信功能 |
| 通訊接口 |
2個標準RS232（或標準RS485） |
| 波特率 |
9.6K至115.2K |
| 通訊協議 |
MODBUS-RTU或自由口通訊 |
| I/O特性 |
| 本機數字量輸入點數 |
24 |
| 輸入類型 |
漏型/源型 |
| 本機數字量輸出點數 |
16 |
| 輸出類型 |
固態——MOSFET |
| 數字I/O映象區 |
256(128輸入/128輸出) |
| 模擬I/O映象區 |
16(8輸入/8輸出) |
| 允許最大擴展I/O模塊數 |
7 |
| 最大數字量I/O配置 |
248DI/DO |
| 最大模擬量I/O配置 |
8AI/8AO |
| 脈沖捕捉輸入 |
14 |
| 脈沖輸出 |
1×10KHz |
| 高速計數器 |
|
| 總數 |
2 |
| 單相計數器 |
2×20KHz |
| 兩相計數器 |
2×20KHz |
| 數字量輸入特性 |
| 本機集成數字量輸入點數 |
24 |
| 輸入類型 |
漏型/源型 (IEC 類型1/漏型) |
| 額定電壓 |
24V DC |
| 最大持續允許電壓 |
30V DC |
| 邏輯1信號 ( 最小) |
18 VDC，2.5mA |
| 邏輯0信號 ( 最大) |
5 VDC，1mA |
| 隔離(現場與邏輯) |
有 |
| 光電隔離 |
500V AC，1分鐘 |
| 隔離組 |

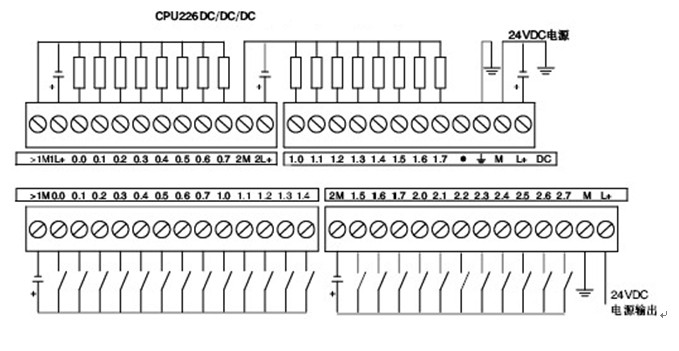

見接線圖 |
| 同時接通的輸入 |
24 |
| 最大電纜長度 |
|
| 屏蔽 |
500米(標準輸入) |
| |
50米(高速計數器輸入) |
| 非屏蔽 |
300米(標準輸入) |
| 數字量輸出特性 |
| 本機集成數字量輸出點數 |
16 |
| 輸出類型 |
固態 - MOSFET(源型) |
| 額定電壓 |
24V DC |
| 輸出電壓范圍 |
20.4至 28.8 VDC |
| 邏輯1信號(最小) |
20 VDC，最大電流 |
| 邏輯0信號(最大) |
0.1 VDC，10KW 負載 |
| 每點額定電流(最大) |
0.75A |
| 每個公共端的額定電流(最大) |
6A |
| 漏電流(最大) |
10μA |
| 浪涌電流(最大) |
8A，100ms |
| 燈負載(最大) |
5 W |
| 接通電阻(接點) |
典型值0.3 歐姆，最大值0.6歐姆 |
| 隔離(現場與邏輯) |
有 |
| 光電隔離 |
500V AC，1分鐘 |
| 隔離組 |
見接線圖 |
| 延時(最大) |
|
| 斷開到接通 |
2ms(Q0.0)，15ms(其它) |
| 接通到斷開 |
10ms(Q0.0)，130ms(其它) |
| 脈沖頻率(最大) |
10KHz(Q0.0) |
| 同時接通的輸出 |
16 |
| 兩個輸出并聯 |
是，僅輸出同組時 |
| 最大電纜長度 |
|
| 屏蔽 |
500米(標準輸出) |
| 非屏蔽 |
150米(標準輸出) |
